Stellungsregler in Regelarmaturen: Funktion, Einsatzgebiete und Auswahlhilfe
Der Stellungsregler ist ein zentrales Element in modernen Prozessanlagen. Er verbindet Steuerung und Mechanik und sorgt für eine präzise Ventilstellung. Dadurch werden Prozesse stabil, effizient und zuverlässig geregelt.
Doch was genau verbirgt sich hinter diesem kleinen Gerät? Welche Typen gibt es? Und worauf kommt es bei Auswahl, Einsatz und Wartung an? Dieser Artikel gibt einen kompakten Überblick.
Was ist ein Stellungsregler und wie funktioniert er?
Ein Stellungsregler ist ein Gerät, das die genaue Position der Ventilspindel in einer Regelarmatur kontrolliert. Er erhält ein Eingangssignal – entweder pneumatisch (0,2–1,0 bar) oder elektrisch (4–20 mA) – von einer übergeordneten Steuerung wie einem Prozessleitsystem (DCS). Auf dieser Basis regelt er die Druckluftzufuhr, bis die gewünschte Position erreicht ist. Die Regelung erfolgt in einem geschlossenen Regelkreis: Abweichungen werden sofort erkannt und ausgeglichen.
Der Stellungsregler übernimmt dabei drei zentrale Aufgaben:
-
Er erfasst das Eingangssignal (Sollwert, z.B. 4–20 mA)
-
Er vergleicht Soll- und Ist-Position
-
Er steuert den Antrieb, bis die Abweichung minimiert ist
Für diese Regelung benötigt der Stellungsregler eine Hilfsenergie, in der Regel Druckluft zwischen 1,4 und 6,0 bar.

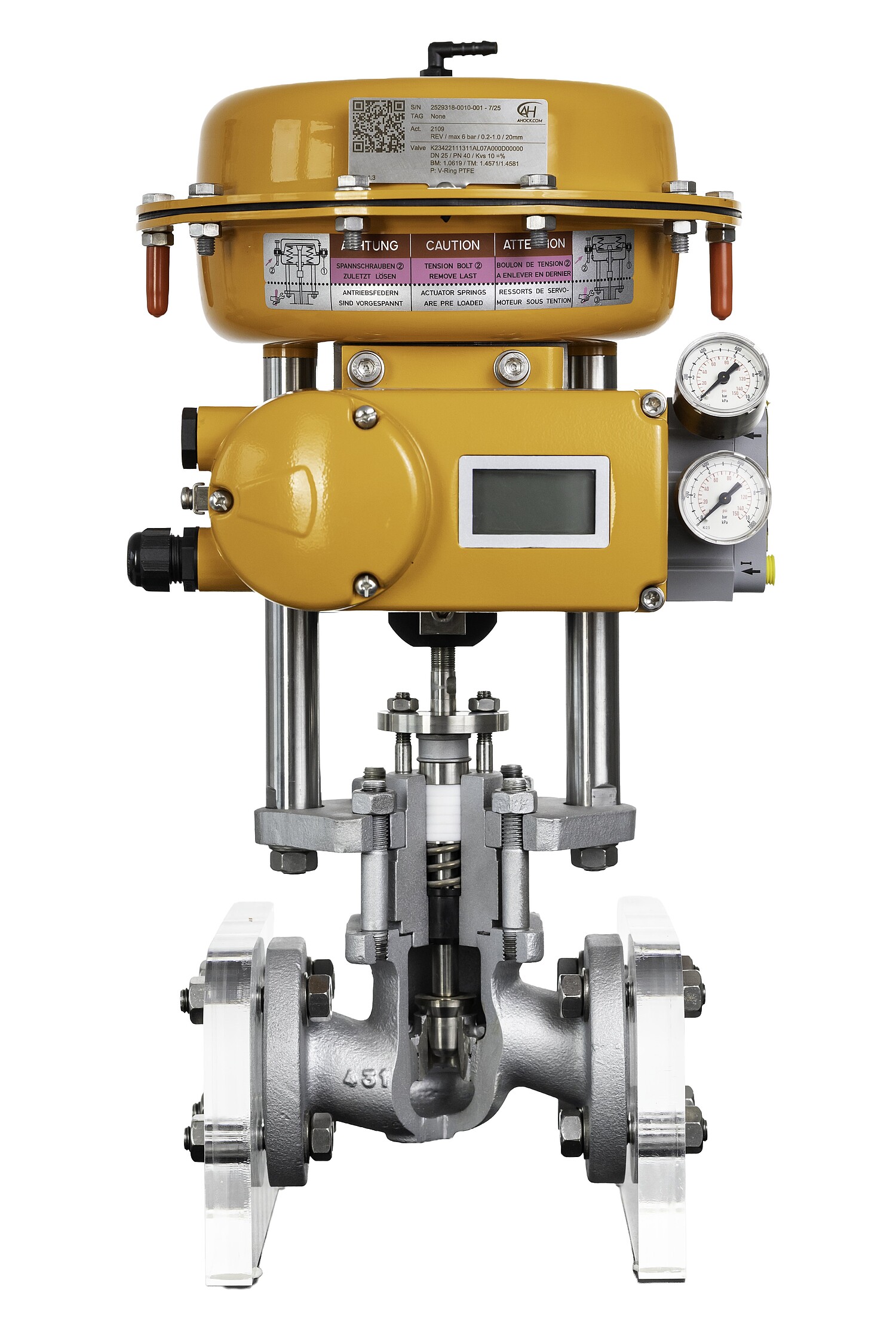

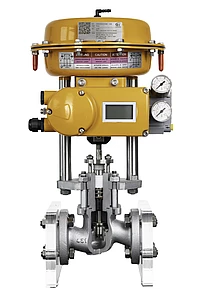

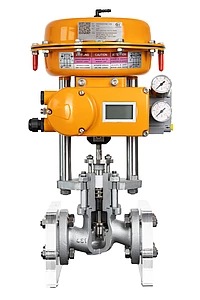

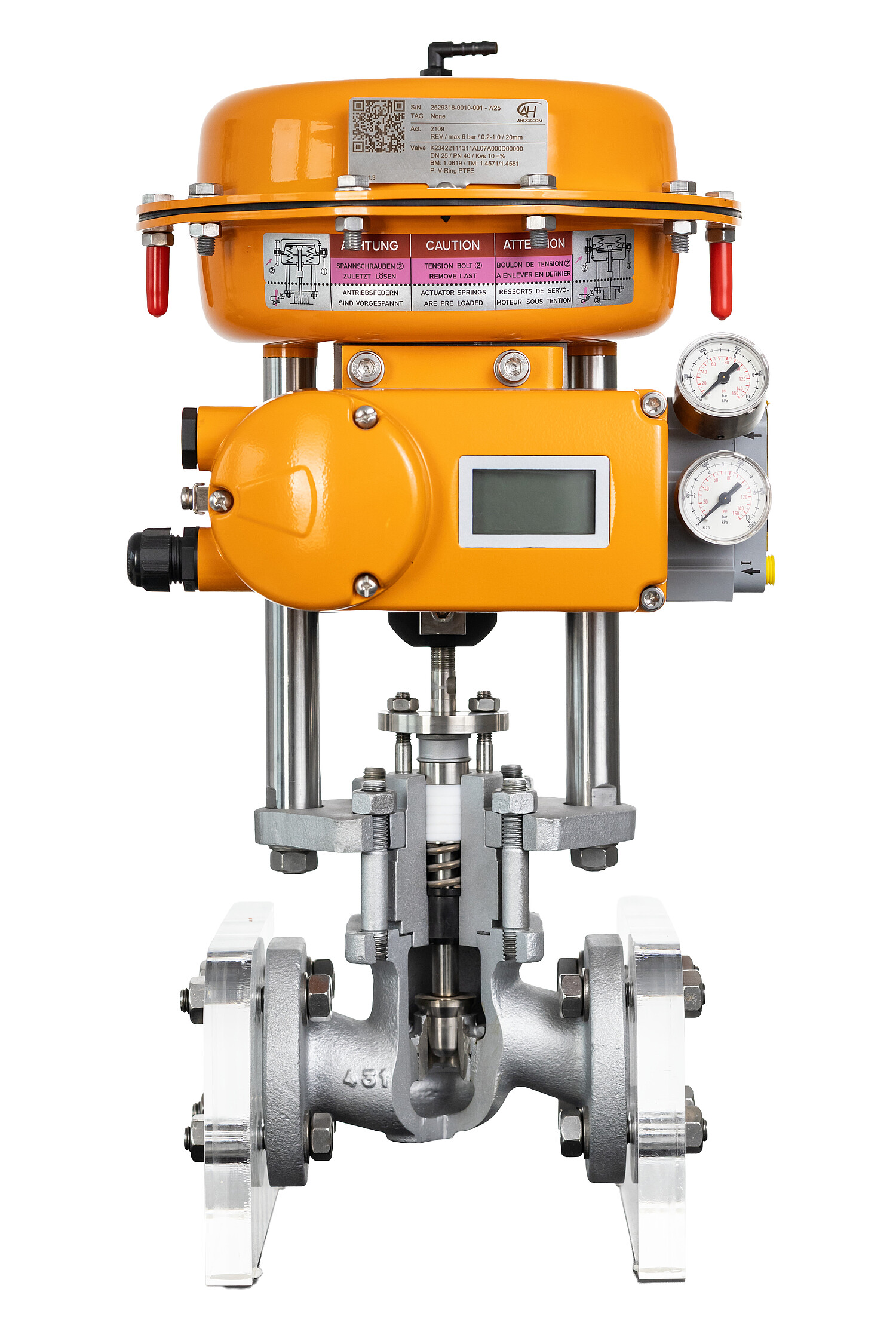

Praxisbeispiel: Anwendung bei einem pneumatischen Ventil

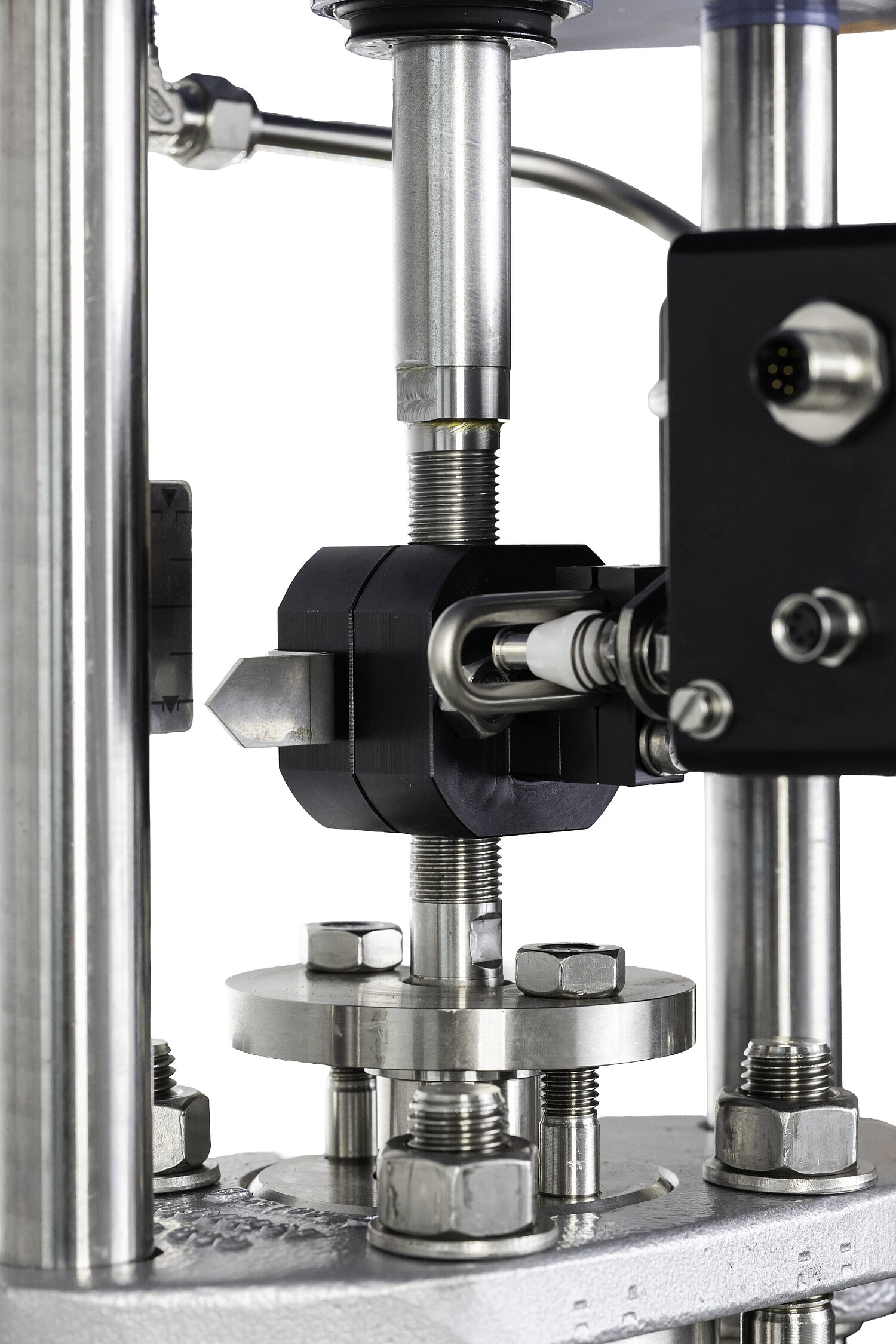

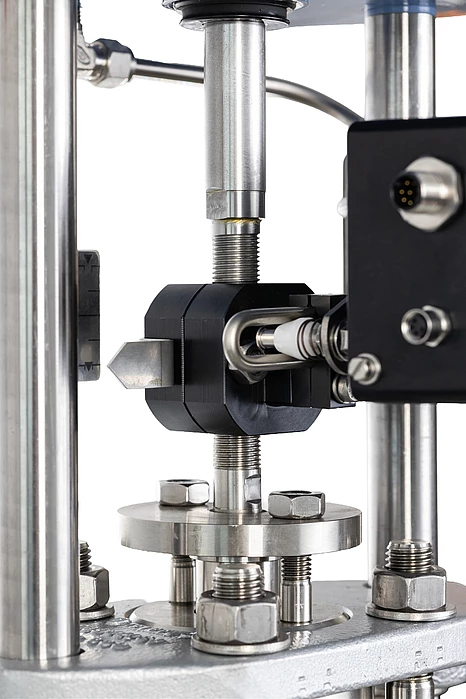

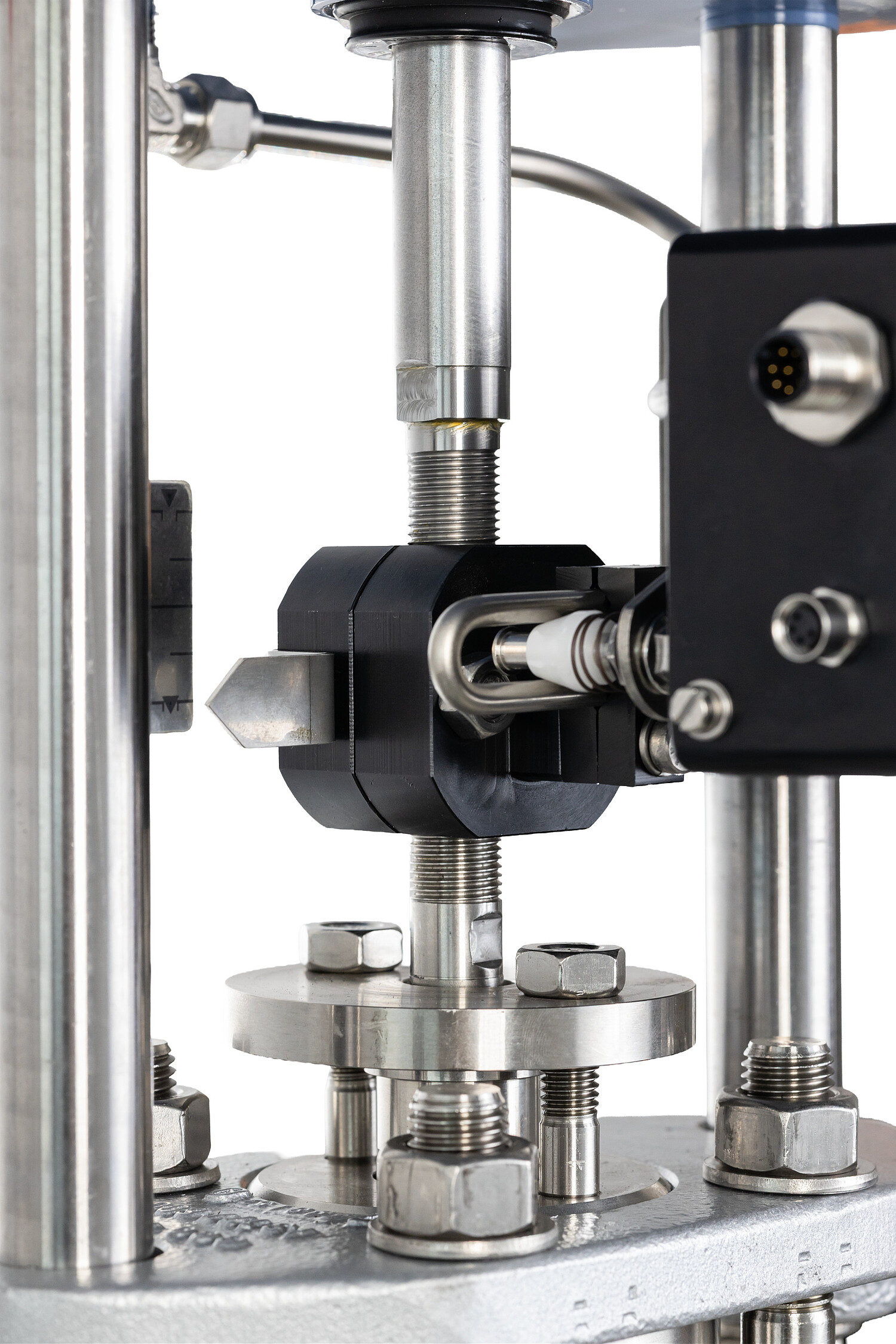

Beim Einsatz an einem pneumatischen Regelventil regelt der Stellungsregler die Druckluftzufuhr zum Membran- oder Kolbenantrieb so, dass die Ventilspindel exakt der gewünschten Position entspricht. Sensoren erfassen kontinuierlich die Ist-Position (z. B. über Hebel oder Potentiometer), und der Regler zieht bei Abweichungen sofort nach.
Welche Vorteile bietet ein Stellungsregler in einer Regelarmatur?
Ein Stellungsregler verbessert die Genauigkeit und Stabilität von Regelventilen deutlich. Er gleicht mechanische Einflüsse aus und sorgt für eine präzise Umsetzung des Steuersignals.
Die wichtigsten Vorteile im Überblick:
-
Erhöhte Positioniergenauigkeit: Er kompensiert Reibungskräfte und mechanische Spielräume, die sonst zu Regelabweichungen führen würden.
-
Reduzierung der Hysterese: Während einfache pneumatische Antriebe oft eine Hysterese von mehr als 5-10 % aufweisen, senkt ein Stellungsregler diesen Wert auf unter 1 %.
-
Schnelle Stellbewegungen: Durch integrierte Booster steigert der Stellungsregler die Stellgeschwindigkeit, was bei schnellen Regelkreisen entscheidend ist.
-
Dynamische Stabilität: Bei starken Prozessschwankungen sorgt der Regler dafür, dass das Ventil nicht unkontrolliert „pumpt“.
-
Umsetzung komplexer Signalbereiche (Split-Range): Ein Eingangssignal kann auf zwei oder mehrere Ventile aufgeteilt werden.
Wo wird ein Stellungsregler eingesetzt?
Stellungsregler werden überall dort eingesetzt, wo hohe Anforderungen an die Genauigkeit, Wiederholbarkeit und Reaktionsgeschwindigkeit von Regelarmaturen bestehen.
Typische Einsatzbereiche finden sich in:
-
Chemie- und Petrochemieanlagen
-
Lebensmittel- und Pharmaindustrie
-
Prozesse mit zähen oder reibungsintensiven Medien
-
Kraftwerke und Energieanlagen
Welche Arten von Stellungsreglern gibt es?
Stellungsregler lassen sich in drei Haupttypen einordnen: pneumatisch, elektro-pneumatisch und digital. Sie unterscheiden sich vor allem in Signalverarbeitung, Funktionsumfang und Einsatzbereich.
1. Pneumatischer Stellungsregler

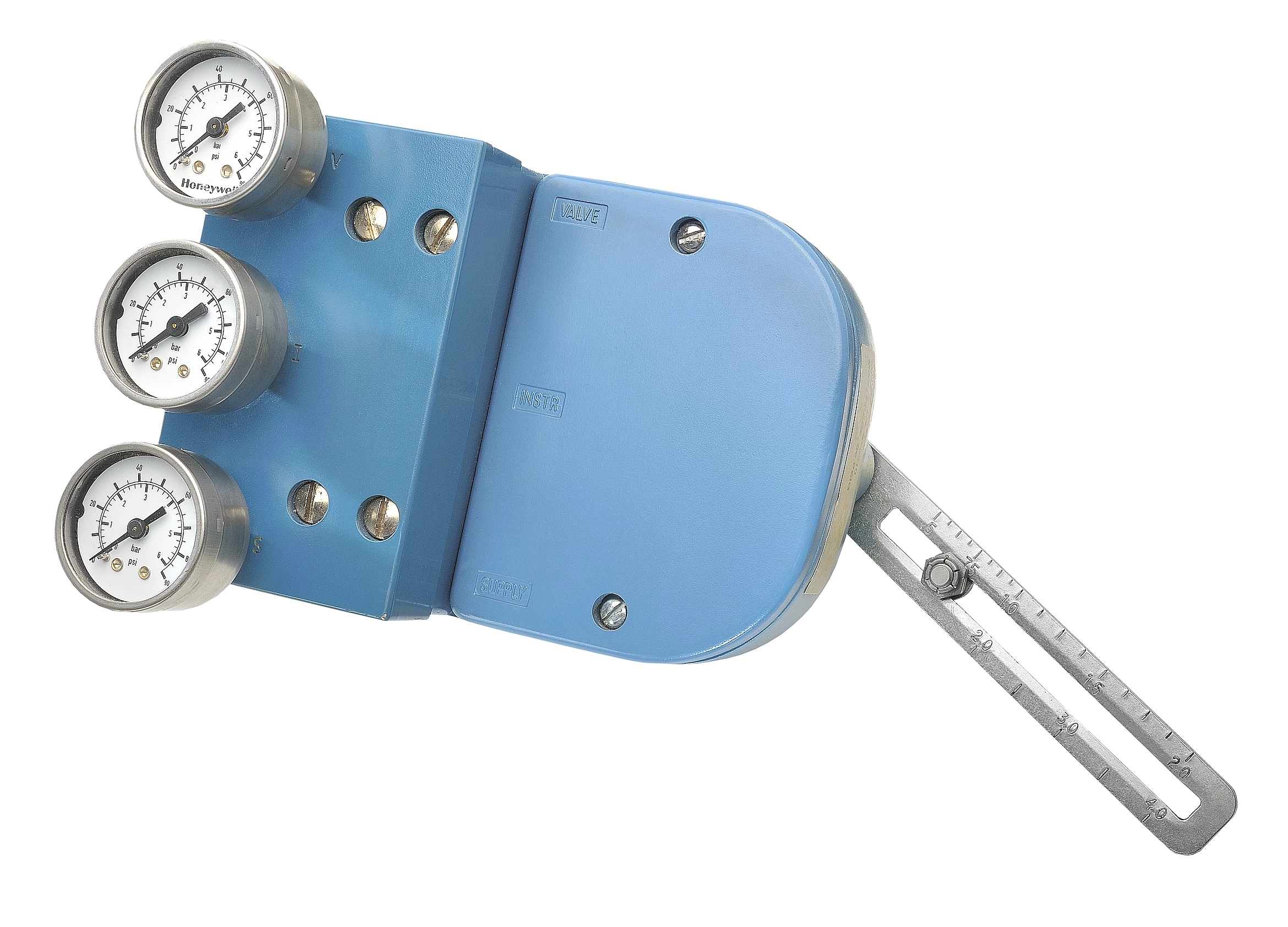

Er arbeitet mit einem pneumatischen Eingangssignal (z. B. 0,2–1,0 bar), das direkt über eine Membran und Federmechanik umgesetzt wird. Er ist robust, einfach aufgebaut und benötigt keine Elektronik.

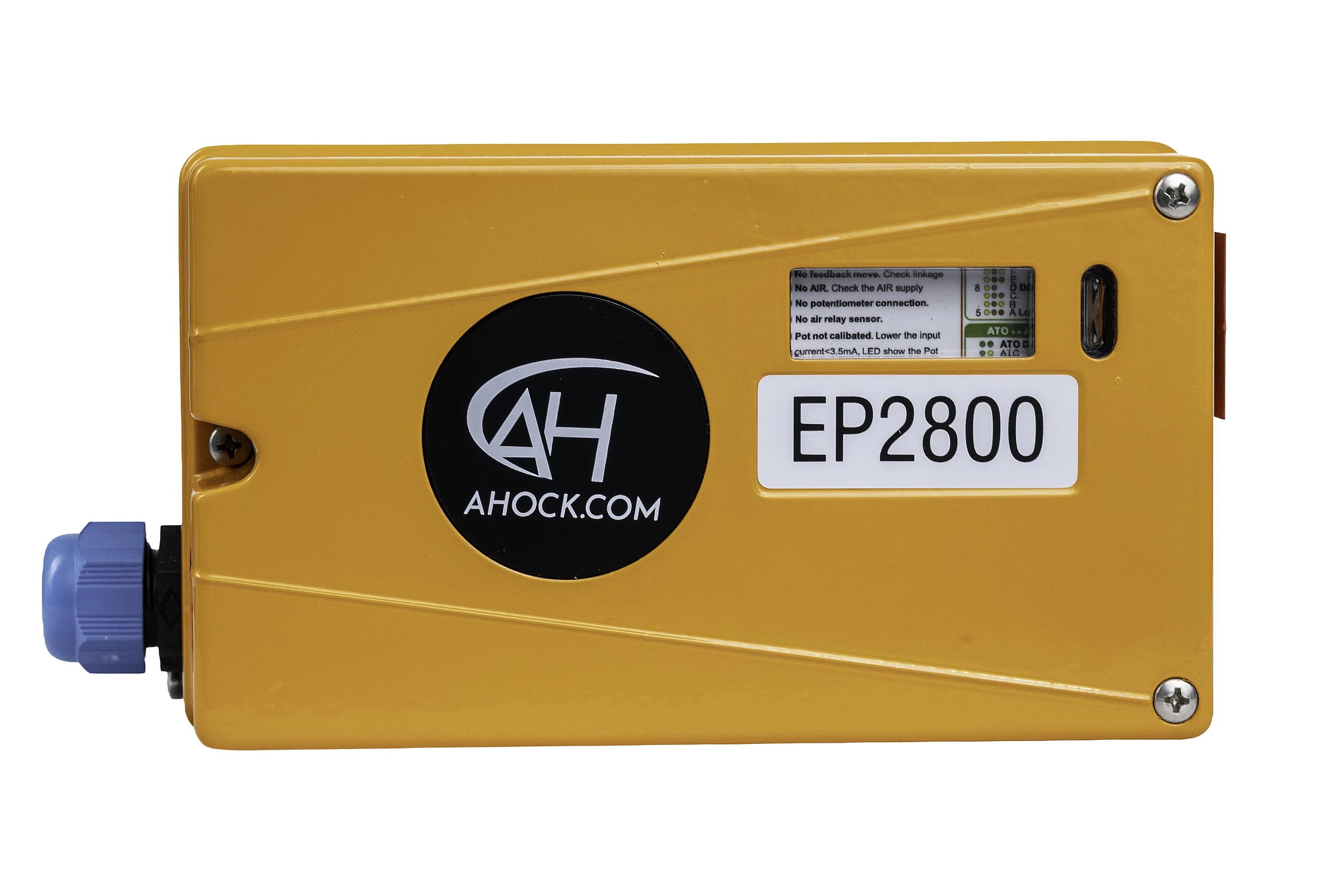

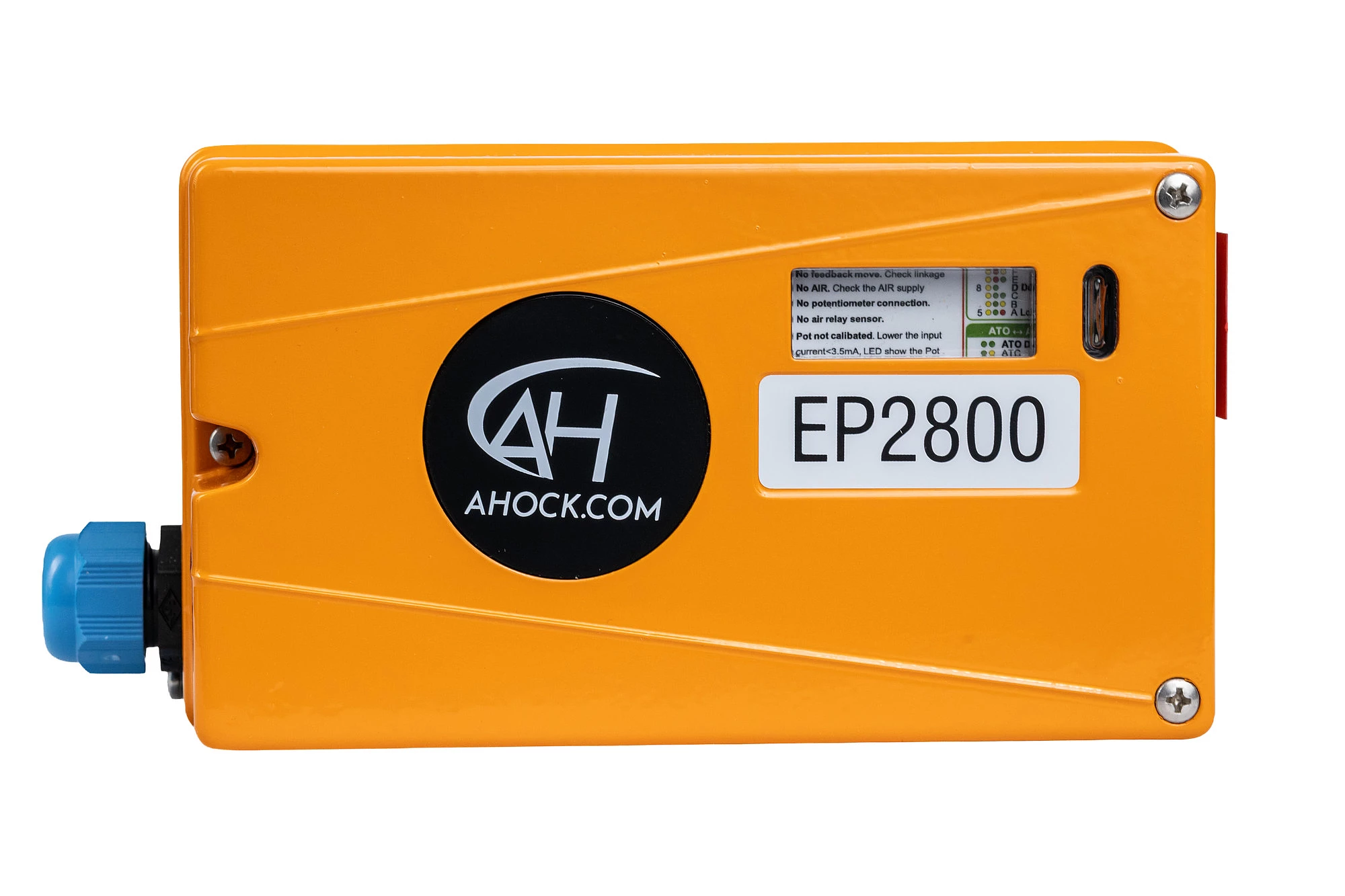

2. Elektro-pneumatischer Stellungsregler
Hier wird ein elektrisches Signal (z. B. 4–20 mA) über eine elektrische Spule in eine proportionale Bewegung umgesetzt, die wiederum die Pneumatik des Ventils steuert. Er ist der Industriestandard für die meisten Anwendungen.
Pneumatische Systeme eignen sich für einfache Anwendungen. Elektro-pneumatische sind der Standard. Digitale Regler bieten die höchste Präzision und zusätzliche Diagnosefunktionen.
Digitale Stellungsregler: Zusatzfunktion & Predictive Maintenance
Digitale Stellungsregler – auch als Digital Valve Controller bekannt – vereinen präzise Stellungsregelung mit intelligenter Diagnose. Sie ermöglichen eine kontinuierliche Überwachung des Ventilzustands.
Der SRD991 von Foxboro beispielsweise verfügt über eine Vielzahl an Zusatzfeatures:
-
Selbstdiagnose und Trendanalysen (z. B. Reibungsverhalten, Luftleckagen, Ventilbewegungen)
-
Überwachung der Druckluftqualität
-
Zweirichtungsfähige Kommunikation mit Leitsystemen (z. B. über HART oder Profibus)
-
Remote-Konfiguration und -Kalibrierung
-
Integration in Asset-Management-Systeme
Diese Funktionen ermöglichen eine zustandsbasierte Wartung (Predictive Maintenance). Wartungsbedarfe lassen sich frühzeitig erkennen und gezielt einplanen – ein klarer Vorteil zur Vermeidung ungeplanter Ausfälle. Wer seine Regelventile langfristig stabil und effizient betreiben möchte, setzt daher auf digitale Stellungsregler.
Kommunikation über HART bei digitalen Stellungsreglern
Ein zentrales Element der digitalen Kommunikation ist das HART-Protokoll (Highway Addressable Remote Transducer). Es ermöglicht die gleichzeitige Übertragung von analogen und digitalen Signalen über dieselbe Leitung.
Während das 4–20 mA-Signal die Ventilstellung vorgibt, liefert HART zusätzliche Diagnosedaten und Parameter. Diese können auch im laufenden Betrieb ausgelesen und angepasst werden. Durch die HART-Kommunikation wird nicht nur die Inbetriebnahme vereinfacht, sondern auch die Wartung deutlich effizienter und transparenter.
Welcher Stellungsregler ist der richtige für mein Ventil?
Die Wahl des richtigen Stellungsreglers hängt von Anwendung, Genauigkeit und Umgebung ab. Sie beeinflusst direkt die Effizienz und Sicherheit der Anlage.
Wichtige Auswahlkriterien sind:
-
Signaltyp des Leitsystems (pneumatisch oder elektrisch)
-
Anforderungen an Regelgenauigkeit und Dynamik
-
Sicherheitsanforderungen (z. B. Ex-Schutz, Fail-Safe)
-
Ventiltyp und Medium (zähflüssig, gasförmig etc.)
-
Umgebungsbedingungen (Temperatur, Vibration, Feuchte)
Gut zu wissen:
-
Für einfache Anwendungen: pneumatischer Stellungsregler
-
Für Standardprozesse: elektro-pneumatisch
-
Für komplexe oder kritische Anlagen: digital
Fazit
Stellungsregler sind entscheidend für eine präzise und stabile Prozessregelung. Sie verbessern die Genauigkeit, erhöhen die Sicherheit und reduzieren den Wartungsaufwand. Besonders digitale Stellungsregler bieten zusätzliche Vorteile durch Diagnose und Predictive Maintenance.
FAQ zum Stellungsregler
Ein Stellungsregler wird je nach Bauart pneumatisch (0,2–1,0 bar) oder elektrisch (4–20 mA) angesteuert. Elektro-pneumatische Geräte (i/p-Wandler) wandeln elektrische Signale in Druckluft um und steuern so das Ventil.
In der Praxis werden Stellungsregler und Positionsregler oft synonym verwendet. Technisch regelt der Stellungsregler die Ventilposition aktiv, während ein Positionsregler häufig nur die Stellung erfasst und zurückmeldet.
Die Kalibrierung erfolgt über die Einstellung von Nullpunkt und Spanne. Moderne Stellungsregler bieten automatische Einmessfunktionen (Auto-Setup), die den Prozess deutlich vereinfachen.
Ein Stellungsregler verbessert die Regelgenauigkeit deutlich. Er reduziert die Hysterese, erhöht die Reproduzierbarkeit und ermöglicht eine präzise Anpassung der Ventilstellung.
Hysterese bezeichnet die Abweichung zwischen der Soll- und Ist-Position eines Ventils bei Richtungswechseln. Ein guter Stellungsregler minimiert diese Abweichung auf unter 1 %.
Stellungsregler sollten je nach Einsatzbedingungen etwa alle 1–2 Jahre gewartet werden Faktoren wie Verschmutzung, Belastung und Umgebung beeinflussen das Wartungsintervall. Elektro-pneumatische Geräte benötigen etwas mehr Aufmerksamkeit.
