A.Hock

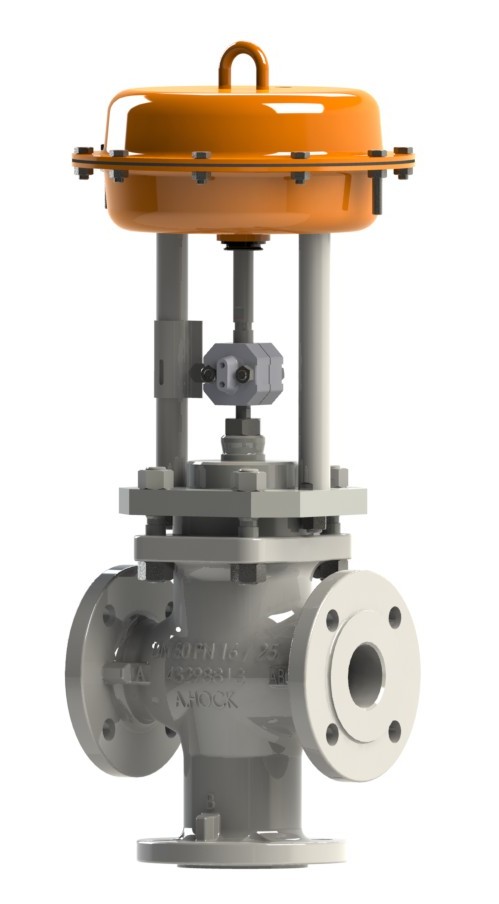

Regelventil Baureihe 1003/13
Dreiwege Stellventil zur Heizungsregelung
Das robuste und vielseitig einsetzbare Dreiwege-Regelventil der Baureihe 1003 von A. Hock kann von der Mischausführung in die Verteilerausführung umgebaut werden und umgekehrt – und das ohne die Verwendung zusätzlicher Teile. Die Betätigung des Ventils erfolgt durch pneumatische Antriebe der Baureihe 2000 oder elektrische Stellantriebe der Baureihe E2000. Höchste Regelgenauigkeit und Effizienz zeichnen das Ventil aus, das speziell für den HLK-Bereich konstruiert wurde.
Zur ÜbersichtTechnische Merkmale
- Druckstufe
- PN16 - PN25 / ANSI300
- Nennweite
- DN15 - DN80
- KVS-Bereich
- 2,5 - 100
- Leckageklasse
- Klasse IIIKlasse IVa
- Aktorik
- Pneuamtisch oder Elektrisch
- Gehäusematerial
- Stahlguss, Duktilguss
Anwendungsbereiche
Die Regelventil Baureihe 1003 von A. Hock ist auf den Einsatz in Heizungs-, Lüftungs- und Klimaanlagen (HLK) ausgelegt. Das Dreiwege-Regelventil sorgt beispielsweise in großen Gebäuden für die kontinuierliche Regelung der Wassertemperatur im Heizkreislauf.
Funktionen und Vorteile
- robuste KonstruktionUmbau zwischen Misch- und Verteilerausführung ohne zusätzliche Teile möglich
- kompakte Bauform
- umfassendes Zubehör
- alle Bauteile auch als Ersatzteile erhältlich
Downloads
| Icon | Titel | Sprache | Dateityp | Download |
|---|---|---|---|---|
| S1003/13 Spezifikation pdf deutsch | deutsch | Download | ||
| S1003/13 Einbau und Bedienungsanleitung pdf deutsch | deutsch | Download | ||
| S1003/13 Spezifikation pdf englisch | englisch | Download | ||
| S1003/13 Einbau und Bedienungsanleitung pdf englisch | englisch | Download | ||
| Sicherheitshinweise pdf deutsch/englisch | deutsch/englisch | Download | ||
| S1003/13 CAD Zeichnungen zip multi | multi | zip | Download |
Für Heizkreisläufe in Industrie und Gebäuden suchen Sie das passende Dreiwege-Stellventil?
Wir übernehmen gerne die Auslegung Ihres Dreiwege-Regelventils und unterstützen Sie bei der Auswahl des passenden Antriebs. Für eine umfassende und individuelle Beratung kommen wir auch gerne direkt in Ihren Betrieb.
